固體粉料、顆粒料用什么雷達物位/料位計？
在粉塵較大的工況，安裝吹掃裝置非常有必要。對于較復雜的工況測量，推薦聲科電子SK-R800NS萬向+吹掃型80Ghz雷達料位計。萬向是指雷達料位計萬向法蘭可調節雷達測量夾角。吹掃是固體料在進出料的時候，料倉里面有粉塵濃度需要吹掃傳感器表面的落塵。
近年來，高頻雷達物位計憑借其獨特的優勢，例如，天線尺寸小，便于安裝，波長短，對在傾斜的固體表面有更好的反射。測量盲區小，對于小罐測量也會取得良好的效果。幾乎不受腐蝕、輕微泡沫的影響等。因此80Ghz雷達料位計被廣泛應用于各種工況，滿足了很多行業的測量需求。下面我們將通過現實案例來分析，高頻雷達物位計在測量石灰粉時出現的問題，以及解決方法。
案例解析與現場使用情況:
驗證與測試我司SK-R800NS雷達在水泥料倉上的實際使用情況。
廣西某大型工廠安裝使用我公司一批雷達物位計，型號為SK-R800NS，用來測量石灰粉，由于現場為11米的立罐，出料的錐體高3米，里面的粉塵相對來說比較大，很容易堆積到喇叭口里面，會造成信號比較弱而影響測量精度，另外這臺物位計安裝雷達的法蘭與進料管的相對位置大約有45°左右的夾角，不太容易把喇叭口調到信號最佳的方向，就更加大了測量的難度。
解決方案：
聲科電子80Ghz調頻雷達物/液位計采用調頻連續波(FMCW)技術。透過天線發射高頻的調頻雷達信號, 雷達信號的頻率線性增加。發射的雷達信號經被測量介質反射后由同一天線接收。在同一時刻, 發射信號頻率與接收信號頻率的頻率差與被測距離成正比。采集到的頻率差信號, 經芯片電路部分高速計算, 并以此計算得出待測目標的高度。

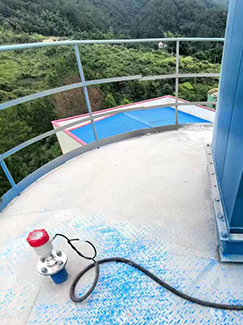

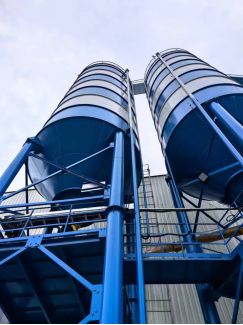

圖1 水泥倉外觀圖                                         圖2 雷達安裝在水泥倉頂?shù)姆ㄌm上

測試流程
1、先使用投繩法測量水泥倉料位高度，后安裝雷達并測量料位高度，最后對比投繩法和雷達測量的料位數據有何異同；
2、等料倉中無水泥時，使用雷達測試整個料倉的回波曲線;
3、觀察料倉進出料時回波曲線，看看是否有異常情況出現，當料位處于高位和低位時分別進行拍照和錄像。
4、在不同時段監測了空料倉的回波曲線，料倉開始進料的回波曲線，進料5分鐘后的回波曲線，進料停止時的回波曲線和料倉中料位接近高位時的回波曲線。
測試結果
1、投繩法得出料倉的料位為5米左右，雷達測試出料位為4.978米(由于在倉頂測試，空間有限，而且只有一個人操作，繩子只能盡量拉直進行測試，其數據誤差2.2cm左右不能排除因為繩子未完全拉直的而導致的有一定測量誤差的存在)；
2、回波曲線正常，我司技術人員分別在不同時段監測了空料倉的回波曲線，料倉開始進料的回波曲線，進料5分鐘后的回波曲線，進料停止時的回波曲線和料倉中料位接近高位時的回波曲線。

測試結論：
我司雷達料位計在此項目上的應用過程中，料位的回波信噪比較高，并且跟蹤正常，客戶對結果較為滿意。
由于每個現場測量工況條件都不盡相同，儀表測量過程出現一些問題是在所難免，而專業的工程師可以憑借自身的專業技能與經驗，解決各種復雜問題。我司技術支持工程師和售后工程師根據客戶的實際工況，不斷調整安裝方式與參數設定，最終對客戶的石灰粉項目實現了準確測量。
